Рассмотрим работу УЗО на примере протекания положительной полуволны переменного тока от источника к потребителю.

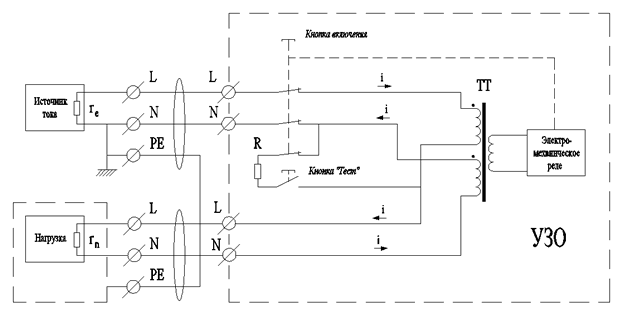

Из схемы видно, что втекающие токи в трансформатор тока направлены навстречу друг другу (начала обмоток отмечены точкой). Поскольку их величины равны между собой, во вторичной обмотке ЭДС не возникает.
После нажатия кнопки «Тест» образуется цепь – источник тока – обмотка трансформатора тока – контактная группа кнопки «Тест» – резистор R – контактная группа кнопки включения – источник тока. Несбалансированный ток создаст ЭДС во вторичной обмотке достаточный для срабатывания электромеханического реле. Реле выполняет функцию спускового крючка в механизме кнопки включения, освобождая пружину, сжатую при ее нажатии. При этом коммутируемые цепи обесточиваются.
Чувствительность реле, по данным концерна «АВВ», составляет 25 мкВт. Это обеспечивает время отключения менее 0,05 сек.

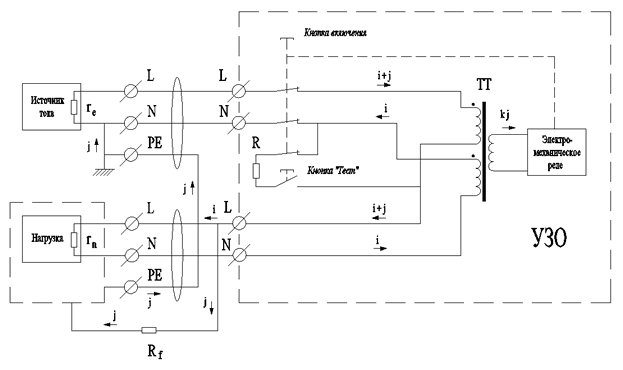

При касании токоведущих цепей защищенных УЗО, как это показано на рисунках, как и при нажатии кнопки «Тест», через трансформатор тока протекает несбалансированный ток, вызывающий срабатывание реле и обесточивание цепей.
Касание токоведущих цепей относительно заземленных токопроводящих конструкций (металлические трубы водоснабжения, канализации, отопления и т.д.).
Касание токоведущих цепей относительно заземленного корпуса нагрузки.
Не только токи утечки вызывают срабатывание УЗО, но и ошибки монтажа. Как видно из рисунка, использование нулевого проводника для подключения нагрузки не входящей в перечень защищаемых УЗО приводит к его срабатыванию.
Существенно расширить функцию защиты электрических цепей и исключить возгорание от неисправной электропроводки возможно при незначительной модернизации УЗО. Для этого достаточно включить в цепь защищаемую УЗО схему выделяющую «искровую» составляющую подключаемых нагрузок. Схема может быть как встроенной, так и внешней.
Для частоты искрения 100 кГц параметры элементов могут быть следующими – L = 500 мкГн , С1 = 3000 пф , С2 = 5100 пф
Выключатель необходим для определения причины срабатывания УЗО.
