Рациональное электроснабжение Вашему вниманию предлагается несколько заметок рационального подхода к электроснабжению. Этот подход иллюстрируется авторскими разработками и может быть использован в практической деятельности. Первой и наиболее важной проблемой устройства электрических сетей является их надежность и защищенность. Помимо традиционного использования средств защитного отключения электроэнергии предлагается модернизированное УЗО. Оно может обезопасить сети и человека не только от утечек и прикосновения к токоведущим частям, но и от возгорания электропроводки. Вторая проблема чаще всего связана с изменениями в параметрах электрических нагрузок в процессе модернизации оборудования и подключения дополнительных потребителей. Отсюда перекос фаз, изменение реактивной составляющей и как следствие потери и перегрузка сетей. Предлагается практическая помощь в получении достоверной информации о состоянии всей сети от вводных устройств до каждого потребителя в непрерывном режиме (например на протяжении недели от каждой нагрузки с шагом в одну минуту). Третья проблема несет в себе практическую экономию средств. В настоящее время принята практика введения потребителя электроэнергии в проблемы и технические решения процесса электроснабжения. Он должен знать массу всевозможных технических и юридических терминов к которым, по сути, не имеет отношения. Делается это с целью показать насколько этот процесс сложен и для потребителя дорог. Предлагается решение по организации рационального электроснабжения микрорайона без участия структур не имеющих отношения к его социальному развитию. Экономия электроэнергии это постоянная проблема и любое решение достойно внимания. Предлагается авторское. (причины моего
отказа от дальнейшей деятельности в области электроснабжения)
|
|
Устройство защитного отключения. УЗО
Основными элементами УЗО являются электромеханическое реле и суммирующий трансформатор тока. Официальная электрическая схема имеет вид:

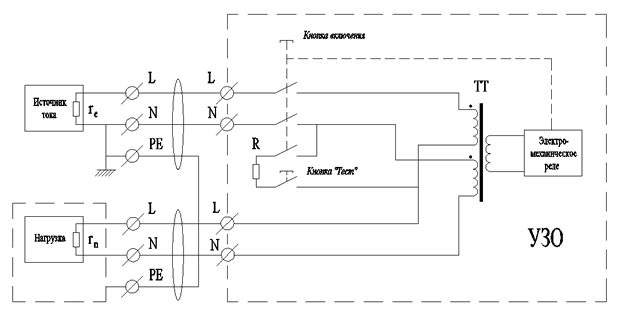

В более привычном виде:
На рисунке представлена схема включения двух полюсного УЗО. Четырех полюсное УЗО от двух полюсного отличается количеством первичных обмоток трансформатора тока и числом коммутирующих контактных групп.
Анализ распределительной электросети
Материал готовится к публикации
Убедить в необходимости анализа сетей после многолетней эксплуатации можно лишь на конкретном примере. С этой целью рассмотрим результат проведенного анализа электрощитовой расположенной по адресу: . Однолинейная схема с точками установки датчиков тока показана на рисунке.
Автоматическое управление нагрузками
Принцип работы этой системы весьма прост. В однолинейную схему включаются только те нагрузки, без которых нельзя обойтись - основные нагрузки. Все остальные через специальное устройство.

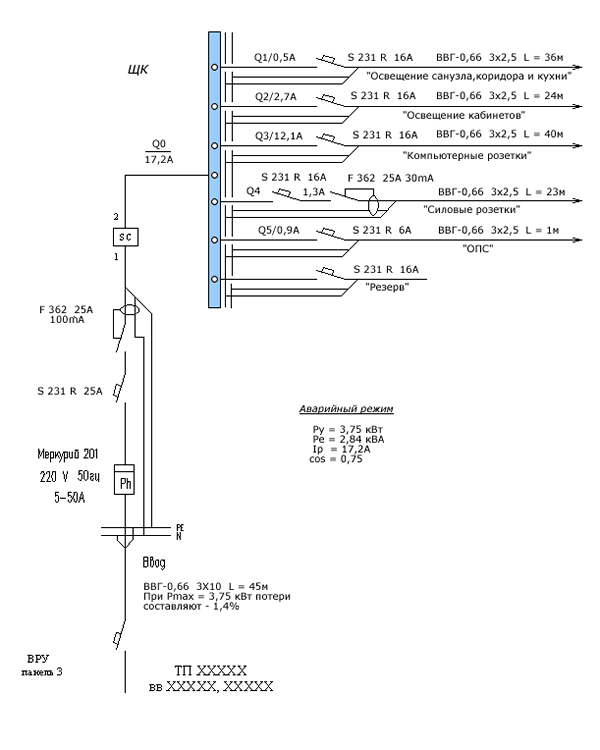

На рисунке представлена реальная однолинейная схема электроснабжения небольшого офиса организованного из четырехкомнатной квартиры площадью 101 кв.м. Полученное "сгоряча" разрешение на 3,75 кВт установленной и единовременной мощности очевидно недостаточно. Покупать дополнительную мощность по "варварским" тарифам слишком накладно.
Реальная экономия электроэнергии
Это техническое решение возникло как реакция на отсутствие конструктивной законченности, которое в буквальном смысле «резало глаз». Я имею в виду наличие отвода конденсата от теплообменника кондиционера внутри помещения. Зачастую конденсат выводится на улицу, орошая прохожих. По большому счету на прохожих «капают монеты». Дело в том, что на образование конденсата тратится энергия, которая оплачивается владельцем кондиционера.
Организация «Управляющей компании по электроснабжению микрорайона»
В основе должны лежать два основных условия:
1. Отпуск электроэнергии должен осуществляться по единому тарифу устанавливаемому энергетической комиссией.
2. Вся присоединенная мощность к потребителям микрорайона должна быть передана от «кабельных сетей» полностью и без каких-либо изъятий одним общим актом, в котором должны быть перечислены номера вводов, величины присоединенной мощности и приборов ограничения.

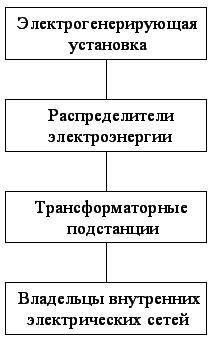

Упрощенно схема электроснабжения имеет вид:
Связь между трансформаторными подстанциями (ТП) и владельцами внутренних электросетей осуществляется с помощью низковольтных кабельных линий, состоящих на балансе электросетевых компаний.
Вводные устройства, в пределах одной щитовой, могут иметь от одного до нескольких кабельных вводов. Ограничение по передаче электроэнергии осуществляется со стороны электросетевой компании в ТП, со стороны потребителя в электрощитовой.
Если со стороны электросетевой компании все понятно и просто, то со стороны потребителей электроэнергии масса неувязок, о которых известно всем и для одних является источником полукриминальных доходов, для других постоянными убытками, для третьих головной болью и состоянием отсроченного наказания.
Схема электрощитовой, как правило, выглядит так, как показано на рисунке.
Владелец электрощитовой – управляющая компания является формальным владельцем, не только вследствие того, что городское имущество передано ей во временное пользование, но и по тому, что распоряжаться им по своему усмотрению она не имеет права в виду массы ограничений устанавливаемых электроснабжающими и электросетевыми компаниями. Эти ограничения, в первую очередь, связаны с сомнительным обязательством в согласовании проектной документации на присоединение нового оборудования, работ по реконструкции и подключению объектов различного назначения и принадлежности. Например, подключение к сетям управляющей компании коммерческой палатки, в работе которой есть социальная заинтересованность, выливается, если действовать по закону, в процедуру на много месяцев и больших финансовых затрат. Поэтому, либо с этим не связываются, либо подключают «за разнообразный откат».
Через электрощитовые управляющих компаний могут быть подключены абоненты электроснабжения абсолютно с ними не связанные, не несущие ни какой ответственности за оборудование и соответственно за его содержание.
Принадлежность значительной части приборов учета сомнительна, поскольку старые или устаревшие электросбытовыми компаниями не ремонтируются и не заменяются, а если это происходит, то за счет потребителя. Представляется, что «святой обязанностью» установку, обслуживание, снятие показаний за отпущенную электроэнергию должна брать на себя электросбытовая компания. Действительно, мы же не ходим в магазин со своими весами и кассовым аппаратом. Цепочка от производителя электроэнергии до потребителя в таком случае выстраивается более разумно и понятно. Место под установку вводного устройства с приборами учета и ограничителями по электроснабжению электросбытовая компания может арендовать у управляющей компании, а договора и акты разграничения с электросетевыми компаниями заключать самостоятельно. В функции управляющей компании должны входить лишь те, которые предусматривают рациональное распределение электроэнергии для нужд проживающих и работающих в микрорайоне граждан, обслуживание и ремонт внутренних электросетей. Управление со стороны энергетических компаний социальной сферой должно быть вынесено за скобки. Схема электроснабжения с зонами разграничения должна выглядеть так, как показано на рисунке:
Электросбытовая компания по этой схеме получает смысловое содержание, как посредник между производителем, транспортировщиком и потребителем электроэнергии. Конкретизируется смысл услуги, за которую она получает плату
